کابل شبکه چیست ؟

استفاده از مطالب این سایت، تنها با ذکر منبع مجاز می باشد.

در  شبکه های محلی از کابل به عنوان محیط انتقال و به منظور ارسال اطلاعات استفاده می گردد. متداولترین نوع کابلهای چهار زوجی که در انتقال اطلاعات استفاده می گردد، کابل های بهم تابیده می باشند. کابلهای UTP بصورت چهار زوج 100 اهمی می باشد که هر دو زوج بهم تابیده شده اند.  کابل های UTP دارای استانداردهای متعددی بوده که در گروههای (categories) متفاوت
Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A, Cat 8   تقسیم شده اند. سرعت و پهنای باند فرکانسی این نوع کابلها عبارتند از:

Cat5=100 Mhz         Cat5e=200 Mhz        Cat6 = 250,350 Mhz           Cat7=600,1000 Mhz

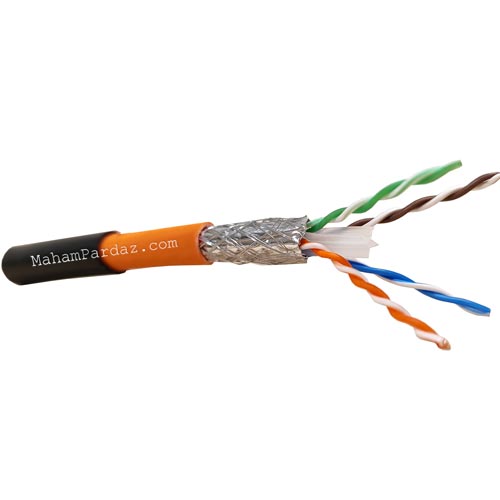

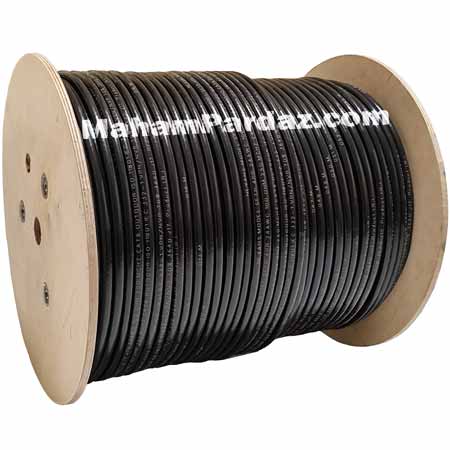

کابل های بهم تابیده دارای انواع بدون شیلد UTP، فویل آلومینیومی FTP و شیلد دار STP و گاهی فویل و شیلد دار SFTP در رنگهای مختلف و با دو نوع ژاکت PVC و LSZH عرضه می شوند که نوع آخری فاقد هالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند. برای کسب اطلاعات بیشتر در این زمینه مقاله بررسی ساختار انواع کابل شبکه را مطالعه فرمایید.

cat6 ftp orange ethernet cable
iPhone New Tech 2

مشخصه های کابل UTP با توجه به مشخصه های کابل های UTP ، امکان استفاده ، نصب و  توسعه سریع و آسان آنان ، فراهم می آورد . جدول زیر انواع کابل های UTP را نشان می دهد :

 موارد استفاده

پهنای باند

سرعت انتقال اطلاعات

گروه

سیستم های قدیمی تلفن ، ISDN و مودم0.4 MHzحداکثر تا 1 مگابیت در ثانیهCAT1
شبکه های Token Ring4 MHzحداکثر تا 4 مگابیت در ثانیهCAT2
شبکه های Token ring و 10BASE-T16 MHzحداکثر تا 10 مگابیت در ثانیهCAT3
شبکه های Token Ring20 MHzحداکثر تا 16 مگابیت در ثانیهCAT4
اترنت ( ده مگابیت در ثانیه ) ، اترنت سریع ( یکصد مگابیت در ثانیه ) و شبکه های Token Ring ( شانزده مگابیت در ثانیه )100 MHzحداکثر تا 100 مگابیت در ثانیهCAT5
شبکه های Gigabit Ethernet100 MHzحداکثر تا 1000 مگابیت در ثانیهCAT5e
شبکه های Gigabit Ethernet250 MHzحداکثر تا 1000 مگابیت در ثانیهCAT6
10G500 MHzحداکثر تا 10000 مگابیت در ثانیهCAT6A
10G600 MHzحداکثر تا 10000 مگابیت در ثانیهCAT7
10G1000 MHzحداکثر تا 10000 مگابیت در ثانیهCAT7A
40G1600
تا
2000MHz
حداکثر تا 40000 مگابیت در ثانیهCAT8

کانکتور استاندارد برای کابل های UTP ، از نوع  RJ-45 می باشد. کانکتور فوق شباهت زیادی به کانکتورهای تلفن (RJ-11) دارد. هر یک از پین های کانکتور فوق می بایست بدرستی پیکربندی  گردند. (RJ:Registered Jack)

نحوه سربندی کابلهای شبکه

ethcross

کابل Straight

جهت ارتباط دو وسیله غیر مشابه (کامپیوتر به سوییچ)

رنگ بندی هر دو سر کابل:

1-سفید نارنجی(TD+)
2-نارنجی(TD-)
3-سفد سبز(RD+)
4-آبی(NC)
5-سفید آبی(NC)
6-سبز(RD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)



کابل Cross

جهت ارتباط دو وسیله مشابه (دو کامپیوتر با هم)



رنگ بندی یک سر کابل:

1-سفید نارنجی(TD+)
2-نارنجی(TD-)
3-سفد سبز(RD+)
4-آبی(NC)
5-سفید آبی(NC)
6-سبز(RD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)



و سر دیگر کابل:



1-سفید سبز(RD+)
2-سبز(RD-)
3-سفید نارنجی((TD+
4-آبی(NC)
5-سفید آبی(NC)
6-نارنجی(TD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)

کابل کواکسیال

کابل کواکسیال یکی از مهمترین محیط های انتقال در مخابرات کابل کواکسیال و یا هم محور می باشد . این نوع کابل ها از سال 1936 برای انتقال اخبار و اطلاعات در دنیار به کار گرفته شده اند. در این نوع کابل ها، دو سیم تشکیل دهنده یک زوج ، از حالت متقارن خارج شده و هر زوج از یک سیم در مغز و یک لایه مسی بافته شده در اطراف آن تشکیل می گردد. در نوع دیگر کابل های کواکسیال ، به حای لایه مسی بافته شده ، از تیوپ مسی استوانه ای استفاده می شود. ماده ای پلاستیکی این دو هادی را از یکدیگر جدا می کند. ماده پلاستیکی ممکن است بصورت دیسکهای پلاستیکی یا شیشه ای در فواصل مختلف استفاده و مانع از تماس دو هادی با یکدیگر شود و یا ممکن است دو هادی در تمام طول کابل بوسیله مواد پلاستیکی از یکدیگر جدا گردند.

 لطفا هرگونه پیشنهاد، انتقاد و یا اصلاحیه خود را در رابطه با مطلب فوق، به آدرس ایمیل  info@mahampardaz.com  ارسال فرمایید.
